LuckFoxPico人脸识别

发表于 更新于 分类于

概述

这篇文章记录了使用 LuckFox Pico 开发板，搭配 SC3336 摄像头，实现人脸识别视频流播放。

原理

这里面用到了两大核心技术，使用 RKMPI 完成视频采集、处理、编码，使用 NPU 运行 RetinaFace 模型识别人脸位置：

  • RKMPI ，全称是Rockchip Media Process Interface，它的核心价值就是充分利用芯片中的硬件模块（如VPU、ISP）来完成视频的捕获、处理和编码，数据无需经过CPU中转，大大提升了效率。RKMPI负责高效地“搬运”和处理视频数据，为NPU准备好每一帧图像。
  • RetinaFace ，InsightFace 团队在 2019 年提出的单阶段人脸检测器，RetinaFace 模型在 NPU 上跑推理，精准地找出人脸位置。
flowchart LR
    subgraph RKMPI [RKMPI 硬件加速流水线]
        A[摄像头] --> B[VI 视频采集]
        B --> C[VPSS 图像处理<br>缩放/格式转换]
        C -- 原始图像帧 --> D[内存缓冲池]
        D -- 编码任务 --> E[VENC 视频编码]
    end

    subgraph App [应用层逻辑]
        F[应用程序] -- 调用 RKNN API --> G[NPU 运行RetinaFace]
    end

    D -- 获取帧数据 --> F
    G -- 返回人脸坐标 --> F
    F -- 绘制检测框 --> D
    E -- H.264码流 --> H[RTSP 推流]

物料

设备

设备 操作系统 系统版本 IP 备注
PC Windows 11 192.168.2.176 用于播放视频流
LuckFox Pico 开发板 Buildroot -g2ae728b52-dirty（2023.02.6） 192.168.2.132 开发板，已经插入烧录Buildroot镜像的SD卡，通过Typ-C网卡接入局域网
Ubuntu主机 Ubuntu 24.04 LTS 192.168.2.190 编译人脸识别项目代码

软件

软件 版本 用途 下载地址
VLC 3.0.23 播放开发板的 rtsp 视频流 VLC官网
MobaXterm v22.0 远程连接开发板与Ubuntu主机 MobaXterm_Portable_v22.0.zip

其他物料

物料 参数 数量 备注
SC3336摄像头 300万像素，带排线 1 型号：SC3336 3MP Camera (B) (带排线)
交换机 八孔千兆 1 让电脑、开发板接入局域网
Type-C转网口有线网卡 百兆 1 插在开发板，为开发板提供有线联网功能
USB转TTL模块 CH340 1 通过串口访问开发板
网线 1米 1 连接Type-C 网卡到交换机
杜邦线 20cm，母对母 4 连接USB转TTL模块；连接电源和开发板，给开发板供电

播放视频流

参考官方使用说明文档，CSI 摄像头: https://wiki.luckfox.com/zh/Luckfox-Pico-Plus-Mini/CSI-Camera

将 SC3336 摄像头排线插到开发板，确保排线的蓝色面朝向开发板。

查看是否识别到摄像头：

1
ls /userdata/

识别摄像头成功会输出 rkipc.ini 文件，例如：

1
ethaddr.txt  image.bmp    lost+found   rkipc.ini    video0       video1       video2

查看开发板 IP 地址，我的开发板 IP 是 192.168.2.132：

1
ip addr show

在 Windows 电脑上安装并打开 VLC 软件，点击菜单栏 媒体 - 打开网络串流 ，输入网络地址 URL ：rtsp://<开发板IP>/live/0，如我的开发板 IP 是 192.168.2.132，所以输入URL 是 rtsp://192.168.2.132/live/0 ，点击播放，即可看到通过摄像头拍到的视频。

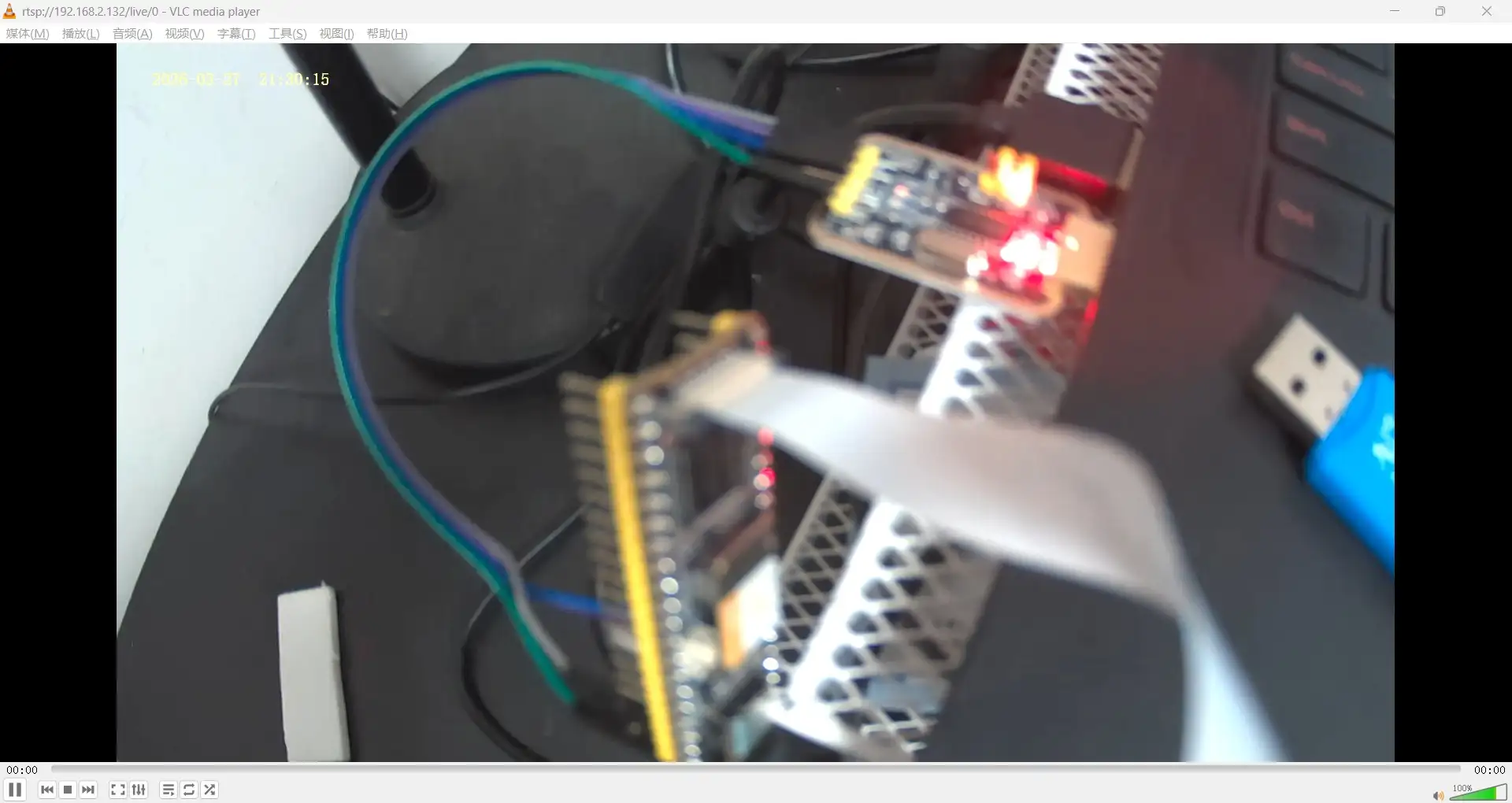

视频效果：

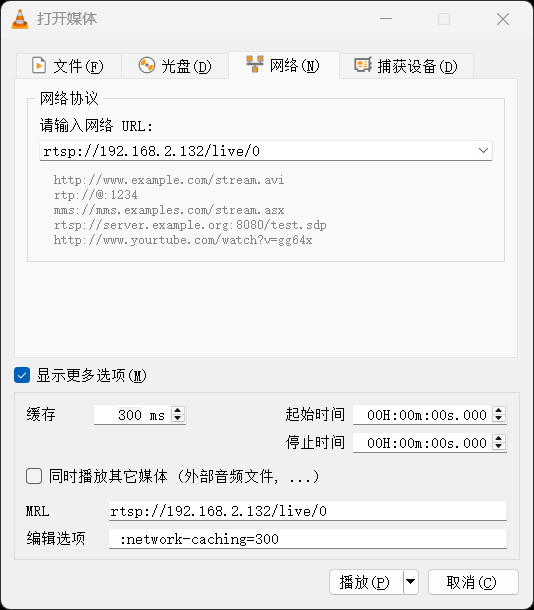

VLC软件默认会缓存1秒（1000ms=1s）的视频，可以适度减小缓存时间，可以提高实时性，但是延迟太低 可能导致丢包或者卡顿，建议不低于300ms。

人脸识别

以下项目编译均在 Ubuntu 主机上完成

准备编译环境

下载 Buildroot 系统的交叉编译工具链：https://files.luckfox.com/wiki/Luckfox-Pico/Software/arm-rockchip830-linux-uclibcgnueabihf.tar.gz

解压：

1
tar -zxf arm-rockchip830-linux-uclibcgnueabihf.tar.gz

记录下编译工具链目录中 bin 目录的绝对路径，添加到用户 bash 的环境变量：

1
vim ~/.bashrc

在配置最后面添加编译工具链 bin 路径：

1
export PATH=/home/wqf31415/tools/arm-rockchip830-linux-uclibcgnueabihf/bin:$PATH

更新环境变量，让配置立即生效：

1
source ~/.bashrc

打印编译工具链版本号，测试是否配置正确：

1
arm-rockchip830-linux-uclibcgnueabihf-gcc -v

获取源码

从 gitee 仓库拉取官方 SDK 代码，将 SDK 目录记录下来：

1
git clone https://gitee.com/LuckfoxTECH/luckfox-pico.git

从 github 拉取人脸识别示例代码：

1
git clone https://github.com/LuckfoxTECH/luckfox_pico_rkmpi_example.git

编译项目

进入示例项目目录：

1
cd luckfox_pico_rkmpi_example/

将 SDK 的路径设置为环境变量：

1
export LUCKFOX_SDK_PATH=/home/wqf31415/project/luckfox/luckfox-pico

给构建脚本添加可执行权限：

1
chmod a+x ./build.sh

执行编辑脚本：

1
./build.sh

提示选择 libc 库，我这里选择的 是 uclibc ，所以输入 1 回车

然后提示选择要编译的示例项目，选择人脸识别项目 3) luckfox_pico_rtsp_retinaface ，输入 3 回车，等待编译完成。

运行程序

编译完成后的程序在 install/uclibc/ 目录下，名为 luckfox_pico_rtsp_retinaface_demo 的目录，其中包含可执行程序，在其 model 目录下人脸识别模型文件 retinaface.rknn 。

将目录打包成 tar 包：

1
tar -cf luckfox_pico_rtsp_retinaface_demo.tar luckfox_pico_rtsp_retinaface_demo/

将 tar 包传输到开发板 的 /root 目录：

1
scp ./luckfox_pico_rtsp_retinaface_demo.tar root@192.168.2.132:/root

在 MobaXterm 软件中使用 ssh 登录开发板，进入 /root 目录，提取程序文件：

1
tar -xf luckfox_pico_rtsp_retinaface_demo.tar

关闭 Buildroot 自带的视频程序，释放对摄像头的占用：

1
RkLunch-stop.sh

进入项目目录，运行人脸识别程序：

1
2
cd luckfox_pico_rtsp_retinaface_demo

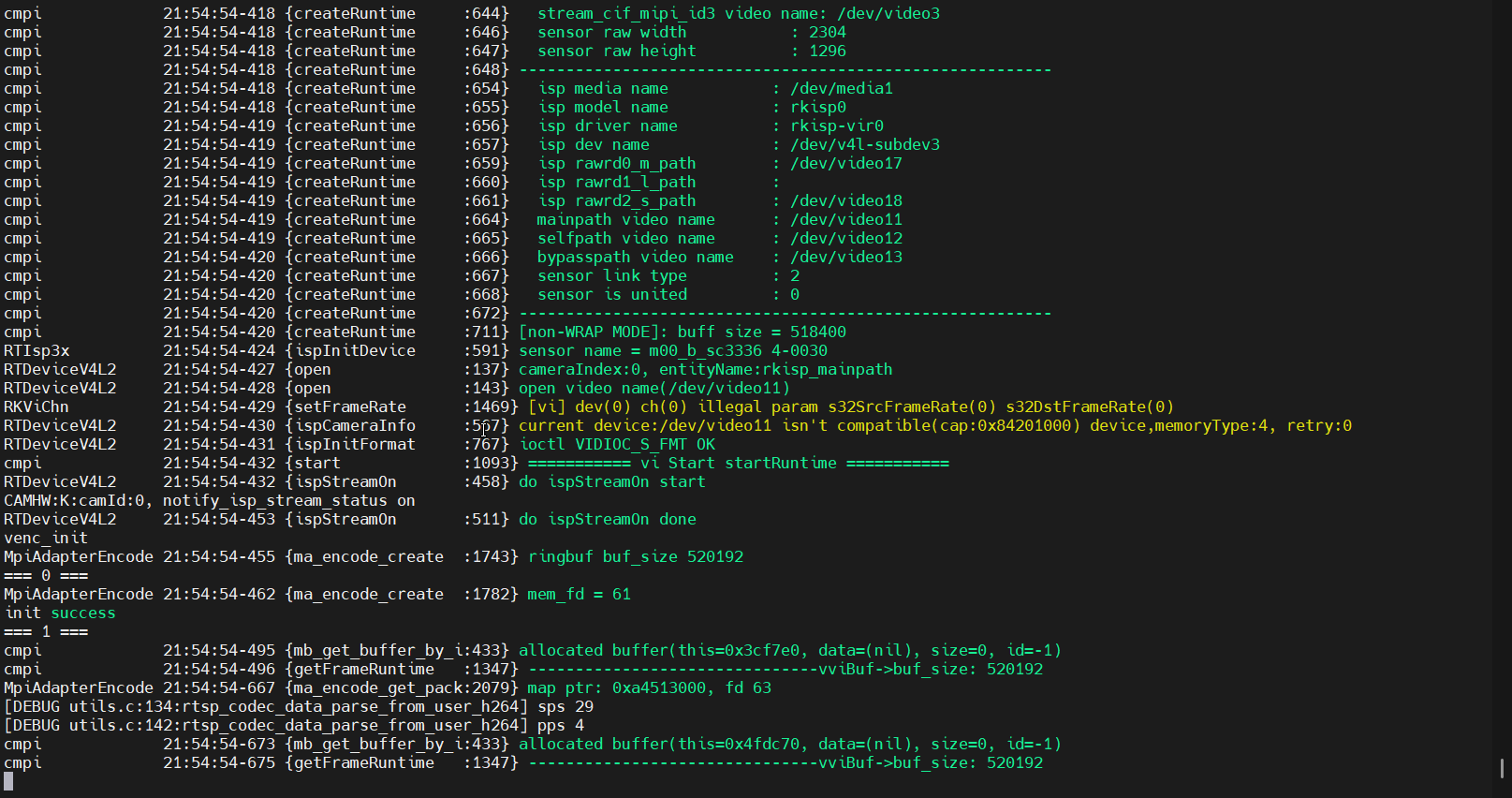

./luckfox_pico_rtsp_retinaface

播放视频

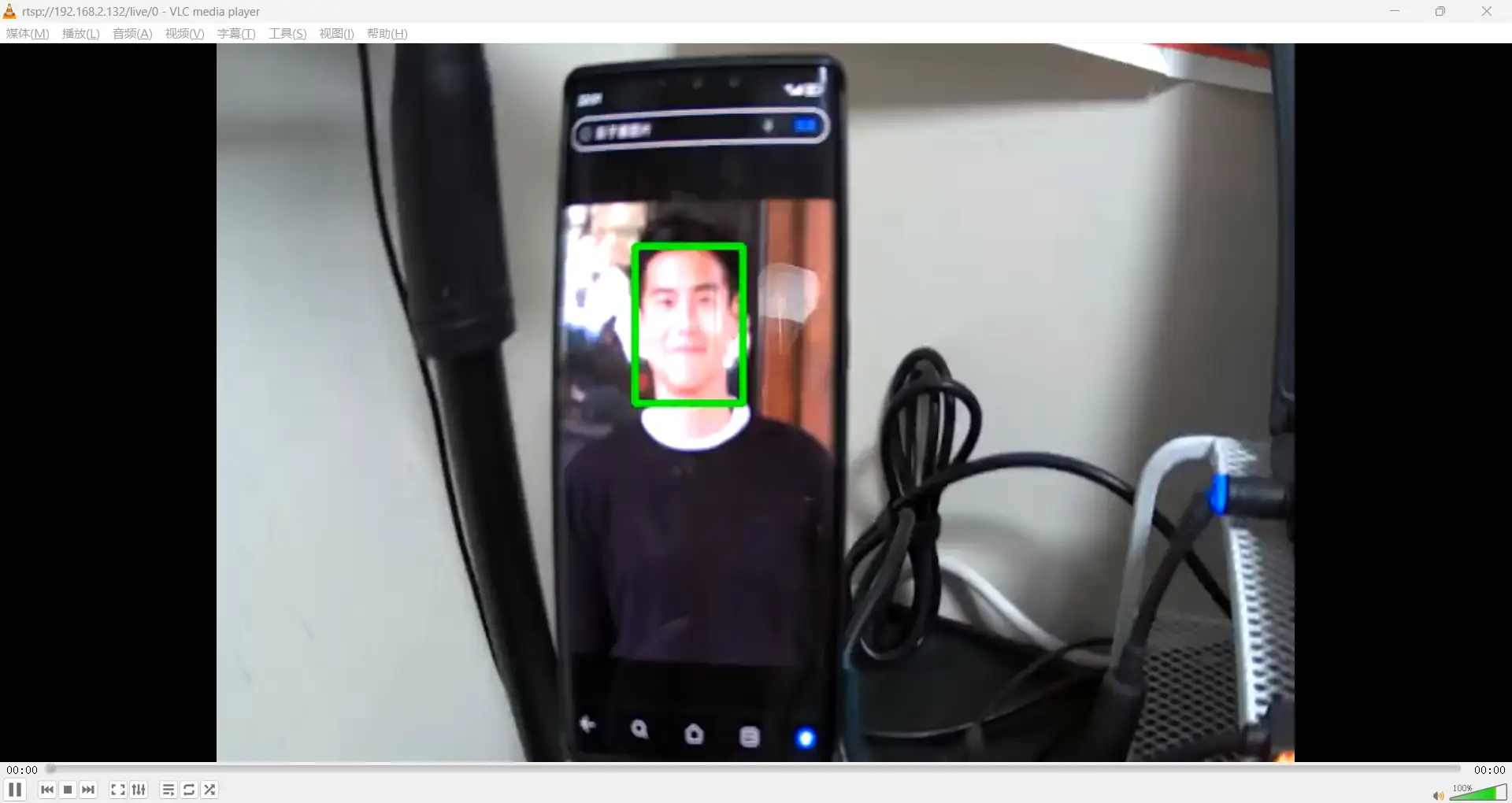

在 Windows 电脑上使用 VLC 软件播放网络串流视频，地址还是 rtsp://<开发板IP>/live/0 ，如我的是 rtsp://192.168.2.132/live/0 ，点击播放，将摄像头朝向人脸，看到正确识别到了人脸。

扩展

官方示例使用了人脸识别的模型，我们可以自己训练一个图片识别模型，如车辆识别，训练后转换成 RKNN 格式，部署到开发板使用。

总结

  • LuckFox Pico 带有 0.5 TOPS 的 神经网络处理器（NPU），和最大 30 帧的图像处理器（IPS），可以方便的实现人脸识别功能。
